โครงการผู้ประดิษฐ์คิดค้นและผู้ร่วมประดิษฐ์คิดค้น

ข้อ 1 ชื่อผลงานประดิษฐ์คิดค้น โทรศัพท์แจ้งเตือนและสั่งการ (Telephone alarm and commander)

ข้อ 2 ประวัติของหัวหน้าผู้ประดิษฐ์คิดค้น และผู้ร่วมประดิษฐ์คิดค้น

หัวหน้าผู้ประดิษฐ์คิดค้น



         ชื่อ  นายเรืองสุวรรณ    นามสกุล  โยวะ

         สัญชาติ  ไทย     คุณวุฒิ  ปริญญาตรี   สาขา  คุรุศาสตร์บัณฑิต  วิทยาลัยครูสกลนคร

         อายุ  53 ปี   อาชีพ พนักงานรัฐวิสาหกิจ   ตำแหน่ง ผู้จัดการการประปาส่วนภูมิภาค สาขาสกลนคร

         หน่วยงานที่สังกัดและรหัสไปรษณีย์    การประปาส่วนภูมิภาค สาขาสกลนคร

         ที่อยู่ 1700   ถนน มรรคคาลัย    ต.ธาตุเชิงชุม    อ.เมือง    จ.สกลนคร 47000

         หมายเลขโทรศัพท์   042-711413                              โทรสาร   042-711413

         ที่อยู่ถาวรและรหัสไปรษณีย์   ที่อยู่ 339   ซอย หนองมันปลาซอย 1   ถนน สกลนคร-กาฬสินธุ์

         ต.ธาตุเชิงชุม  อ.เมือง  จ.สกลนคร  47000

         หมายเลขโทรศัพท์   042 - 712019, 089-841-6408 โทรสาร   042-712019



         ผู้ร่วมประดิษฐ์คิดค้น

         ชื่อ  ภาณุพงษ์    นามสกุล  อินธิแสง

         สัญชาติ  ไทย     คุณวุฒิ  มัธยมศึกษาปีที่ 6   ศูนย์การศึกษานอกระบบและการศึกษาตามอัธยาศัย

        อำเภอโคกศรีสุพรรณจังหวัดสกลนคร    อายุ  39 ปี

         อาชีพ  พนักงานรัฐวิสาหกิจ       ตำแหน่ง  พนักงานผลิต 5 การประปาส่วนภูมิภาค สาขาสกลนคร

         หน่วยงานที่สังกัดและรหัสไปรษณีย์    การประปาส่วนภูมิภาค สาขาสกลนคร

         ที่อยู่ 1700   ถนน มรรคคาลัย    ต.ธาตุเชิงชุม    อ.เมือง    จ.สกลนคร 47000

         หมายเลขโทรศัพท์   042-711413                              โทรสาร   042-711413

         ที่อยู่ถาวรและรหัสไปรษณีย์  ที่อยู่  1718/1 ถ.สุขเกษม ต.ธาตุเชิงชุม

         อ.เมือง  จ.สกลนคร  47000

        หมายเลขโทรศัพท์   089-843-1076

ข้อ 3 รายละเอียดเกี่ยวกับผลงานประดิษฐ์คิดค้นที่เสนอขอรับรางวัลฯ (ให้ระบุรายละเอียดให้มากที่สุด)

          (1) จุดเริ่มต้นหรือที่มาของการประดิษฐ์คิดค้น

การประปาส่วนภูมิภาคสาขาสกลนคร  มีระบบผลิตน้ำประปากำลังผลิตรวม  1,190 ลบ.ม/ชม.  หรือ  28,560 ลบ.ม./วัน ผลิตน้ำประปาจำหน่ายให้ผู้ใช้น้ำรวมจำนวน 15,000 ราย โดยมีการประปาแม่ข่ายและหน่วยบริการแยกเป็นดังนี้

1. การประปาส่วนภูมิภาคสาขาสกลนคร ตั้งอยู่ที่อำเภอเมืองสกลนคร เป็นการประปาแม่ข่ายกำลังผลิต 1,100 ลบ.ม./ชม.

2. หน่วยบริการโคกศรีสุพรรณ  ตั้งอยู่ที่อำเภอโคกศรีสุพรรณ  ห่างจากการประปาแม่ข่าย  25  กิโลเมตร  รับน้ำประปาจากการประปาแม่ข่าย  มีสถานีเพิ่มแรงดันที่บ้านโพนยางคำอยู่ระหว่างทางห่างจากการประปาแม่ข่าย  15  กิโลเมตร  และที่หน่วยบริการโคกศรีสุพรรณมีระบบผลิตน้ำประปาของตัวเองขนาด  30  ลบ.ม./ชม.  สำหรับสำรองกรณีส่งน้ำประปาจากการประปาแม่ข่ายไม่ได้

3. หน่วยบริการเต่างอย  ตั้งอยู่ที่อำเภอเต่างอย  ห่างจากการประปาแม่ข่าย  25  กิโลเมตร  ผลิตน้ำประปาจำหน่ายเองด้วยระบบผลิตขนาด  30  ลบ.ม./ชม.

4. หน่วยบริการกุสุมาลย์  ตั้งอยู่ที่อำเภอกุสุมาลย์  ห่างจากการประปาแม่ข่าย  45  กิโลเมตร  ผลิตน้ำประปาจำหน่ายเองด้วยระบบผลิตขนาด  30  ลบ.ม./ชม.

จากการที่มีการประปาแม่ข่ายและหน่วยบริการรวมกัน  4  แห่ง  ยังมีสถานีเพิ่มแรงดันน้ำอีก  1  แห่ง  รวมเป็น  5  แห่ง  และมีท่อส่งน้ำ  ท่อจ่ายน้ำประปาอีกยาวประมาณ  250  กิโลเมตร  ประกอบด้วยอัตรากำลังที่มีอยู่อย่างจำกัด  ประกอบไปด้วย  พนักงานผลิตน้ำรวมทั้งหัวหน้างาน  จำนวน  4  คน  ดูแลได้ไม่ทั่วถึง  จึงเกิดปัญหาหลายด้าน  ทั้งการควบคุมการผลิตและการสูบจ่ายน้ำประปา  ทำให้มีปัญหาน้ำล้นถัง  เกิดการสูญเสีย  และบางครั้งน้ำขาดถังไม่มีจ่ายบริการ  การควบคุมการจ่ายน้ำในท่อซึ่งมีความยาวมาก  เมื่อจุดใดแรงดันตกต่ำหรือจุดใดมีแรงดันสูงจนทำให้ท่อแตก  ไม่สามารถทราบจุดที่เกิดเหตุเพื่อแก้ปัญหาได้ทันท่วงที  บางครั้งใช้เวลาค้นหาเป็นเวลานาน  2-3  วัน  จึงค้นหาพบจุดที่ชำรุดและแก้ปัญหาได้  เนื่องจากระบบประปาและพื้นที่รับผิดชอบห่างไกลมากพนักงานมีจำกัด  ไม่อาจดูแลได้อย่างทั่วถึงตลอด  24  ชั่วโมง  ดังนั้น การประปาส่วนภูมิภาคสาขาสกลนคร  จึงได้คิดค้นสิ่งประดิษฐ์  โดยใช้โทรศัพท์มือถือในการสั่งการและแจ้งเตือน  ระบบการผลิตและระบบจำหน่าย  เพื่อให้สามารถผลิตและจำหน่ายน้ำประปา  ให้บริการประชาชนอย่างมีประสิทธิภาพ  และเกิดประโยชน์สูงสุดกับ  การประปาส่วนภูมิภาค

(2) ระยะเวลาที่ใช้ในการประดิษฐ์คิดค้นตั้งแต่วันที่ 1 เดือน ตุลาคม พ.ศ. 2551

ถึงวันที่ 15 เดือน มกราคม พ.ศ. 2552

        (3) ลักษณะของผลงานประดิษฐ์คิดค้น (โปรดระบุลักษณะอย่างใดอย่างหนึ่ง)

               เป็นสิ่งที่ทำขึ้นใหม่ ประกอบไปด้วยการใช้งาน  คือ เป็นการสร้างสนามแม่เหล็กเป็นตัวเหนี่ยวนำกระแสไฟฟ้าให้โทรศัพท์  ส่งสัญญาณไปยังโทรศัพท์อีกเครื่องเพื่อแจ้งเตือนและสั่งการตามคำสั่งที่ต้องการ

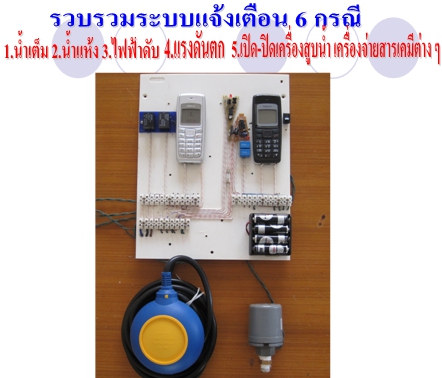

ภาพที่  1 ภาพรวมรวมระบบแจ้งเตือน 6 กรณี

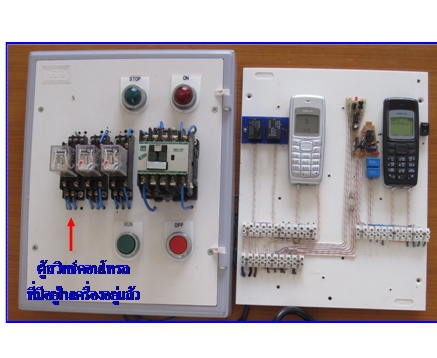

ภาพที่ 2 ชุดที่สั่งการในการเปิด - ปิด เครื่องสูบน้ำ

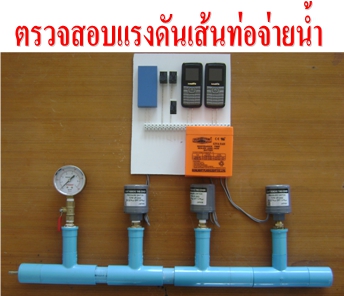

ภาพที่ 3 ตรวจสอบแรงดันเส้นท่อจ่ายน้ำ



(4) ภูมิหลังของศิลปวิทยาการที่เกี่ยวข้องกับการประดิษฐ์คิดค้น

      4.1 ลักษณะของผลงานอื่น ๆ ซึ่งมีใช้อยู่ในปัจจุบันที่เกี่ยวข้องกับผลงานประดิษฐ์คิดค้นที่ขอรับ

            รางวัลฯ

            -  ระบบสกาดา (SCADA    Supervisory Control and Data Acquisition)

     4.2 ข้อเสียหรือข้อบกพร่องของผลงานอื่นๆ ที่มีใช้อยู่ในปัจจุบัน

                1.  ต้นทุนการผลิตสูง

2.  ยากแก่การบำรุงรักษา ทำให้สิ้นเปลืองงบประมาณ

                3.  การใช้งาน ผู้ใช้งานจะต้องมีความรู้เฉพาะทางเท่านั้น จึงจะสามารถใช้งานได้

                4.  ระบบ จะต้องมีเจ้าหน้าที่ ที่คอยควบคุมอยู่ในห้องควบคุมตลอดเวลา

    4.3 ท่านคิดว่าผลงานประดิษฐ์คิดค้นของท่านดีกว่าผลงานของผู้อื่นอย่างไร

                1. ต้นทุนการผลิตต่ำ

                2. บำรุงรักษาง่าย โดยการบำรุงรักษามีค่าใช้จ่ายที่ไม่สูงเกินไป

                3. การใช้งานเหมาะสมแก่คนทั่วไป เนื่องจากมีรายละเอียดไม่มากนัก

                4. ระบบมีขนาดกะทัดรัด ทนทานต่อสภาพการใช้งาน เหมาะสมในทุก

                   สถานที่



 (5)  ผู้ประดิษฐ์คิดค้นได้ปรับปรุงแก้ไขผลงานในข้อ (4) อย่างไร และมีผลดีขึ้น

        จากผลงานเดิมอย่างไรบ้าง

5.1 ขั้นตอนการผลิตง่ายไม่ซับซ้อน

5.2 บำรุงรักษาง่าย

5.3 มีการลดขนาดให้พอดีกับการใช้งานในทุกพื้นที่

5.4 ลดต้นทุนในการผลิต

5.5 ในการปฏิบัติงาน ผู้ควบคุมไม่จำเป็นต้องอยู่ในห้องควบคุมตลอดเวลา ซึ่งผู้ควบคุมสามารถเอา     เวลาไปใช้ประโยชน์อย่างอื่นได้

5.6 ในกรณีที่ผู้ควบคุมติดภารกิจไม่สามารถปฏิบัติงานได้ เครื่องสามารถที่จะส่งสัญญาณไปยังอีกบุคคลหนึ่ง เพื่อให้ปฏิบัติงานแทนกันได้



 (6) เป็นผลงานประดิษฐ์คิดค้นที่ใช้ในกิจการ

       ระบบการผลิตและส่งออกน้ำประปาไปจำหน่ายแก่ประชาชน

 (7) ลักษณะเด่นของผลงานประดิษฐ์คิดค้นเป็นผลงานประดิษฐ์คิดค้นที่ดีเด่นกว่าผลงานอื่นที่เกี่ยวข้อง

           อย่างไร

สามารถปฏิบัติงานได้อย่างรวดเร็ว ไม่มีข้อผิดพลาด  อีกทั้งเป็นการใช้งานที่ออกแบบและจัดทำขึ้น

โดยคนไทย เหมาะสมการใช้งานในทุกพื้นที่  ทุกสภาพอากาศ  สามารถใช้ประโยชน์ใน ภาคอุตสาหกรรมและเกษตรกรรม  ซึ่งหากผู้ใดมีความประสงค์จะขยายขอบเขตหรือเพิ่มสมรรถนะของการใช้งานเพื่อให้สอดคล้องกับงานเฉพาะอย่าง ก็สามารถติดต่อได้โดยตรงกับผู้ออกแบบซึ่งทำงานอยู่ในประเทศไทย



 (8) คุณสมบัติ

       8.1 ควบคุมระดับน้ำ ในถังใสและถังสูง

       8.2 ควบคุมระบบไฟฟ้าในการสูบจ่ายน้ำกรณี เครื่องสูบน้ำ (สูบขึ้น/ไม่ขึ้น), แรงดันในเส้น

        ท่อแตก, ท่อเมนแตก

       8.3 ควบคุมและสั่งการให้เครื่องสูบน้ำทำงานหรือหยุดทำงาน

       8.4 ควบคุมแรงดันในเส้นท่อระบบจ่ายน้ำ ในกรณีที่กำหนด เช่น

                - แรงดันสูงสุดไม่เกิน.................................กม./ชม.2

               - แรงดันต่ำสุดไม่ควรต่ำกว่า.......................กม./ชม.2

                - ท่อเมนบริเวณดังกล่าวแตกทำให้แรงดันตกอยู่ที่............กม./ชม.2



 (9) หลักการและขั้นตอน รวมทั้งกรรมวิธี ที่ใช้ในการประดิษฐ์คิดค้น

9.1 หลักการวงจรระบบการทำงานของเครื่องโทรศัพท์เฝ้าระวังน้ำเต็ม น้ำแห้งถังน้ำใส

        นำไฟฟ้าขนาด 220 V. แปลงเป็นไฟฟ้าขนาด 3.5 V.DC เพื่อชาร์จแบตเตอรี่โทรศัพท์ และแปลงเป็น    ไฟฟ้า   ขนาด 12 V.DC เพื่อต่อเชื่อมกับสวิทช์ลูกลอยและต่อไปยังรีเลย์ที่ใช้ไฟฟ้าขนาด 12 V.DC และต่อวงจร   โทรศัพท์ที่ทำการตั้งค่าโทรด่วนเข้ามาที่รีเลย์ขนาด 12 V.DC ตัวเดียวกับที่ต่อจากสวิทช์ลูกลอย (กรณีไม่   มีไฟฟ้า220 V. ก็ให้ใช้แบตเตอรี่ขนาด 12 V.DC ต่อเชื่อมรีเลย์แล้วแปลงเป็นไฟฟ้า 3.5 V.  เพื่อชาร์จ   แบตเตอรี่โทรศัพท์)

ขั้นตอนและวิธีการดำเนินงาน

กรณีน้ำเต็มถัง หรือปริมาณน้ำที่เพียงพอกับความต้องการ ก็จะตั้งสวิทช์ลูกลอยให้วงจรไฟฟ้าขนาด 12 V.DC ครบวงจร ไปเหนี่ยวนำรีเลย์ให้เกิดสนามแม่เหล็กที่ขั้วต่างกันทำให้วงจรของโทรศัพท์โทรด่วนโทรไปยังเบอร์ที่เราต้องการ เบอร์นั้นก็จะทราบทันทีว่าปริมาณที่เราต้องการเพียงพอแล้ว ก็จะทำการหยุดจ่ายน้ำเข้าที่เติมเข้าไปในถังน้ำใส

กรณีน้ำแห้งถัง หรือปริมาณน้ำที่ต่ำกว่าความต้องการก็จะตั้งสวิทช์ลูกลอยในตำแหน่งที่น้ำต่ำกว่าความต้องการ เพื่อให้วงจรไฟฟ้าขนาด 12 V.DC ในสวิทช์ลูกลอยครบวงจรในสวิทช์ลูกลอยไปเหนี่ยวนำรีเลย์ให้เกิดสนามแม่เหล็กที่ขั้วต่างกัน ทำให้วงจรของโทรศัพท์โทรด่วนไปยังเบอร์ที่เราต้องการ เบอร์นั้นก็จะทราบทันทีว่าปริมาณน้ำต่ำกว่าความต้องการ จึงทำการเปิดจ่ายน้ำไปยังถังน้ำใสดังกล่าว

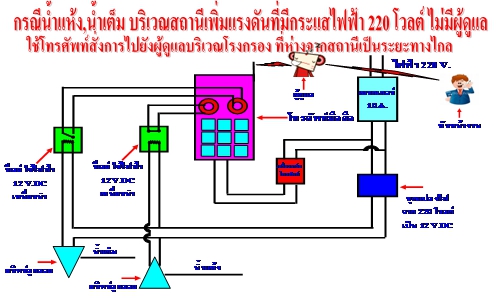

ภาพที่ 4 กรณีน้ำแห้งน้ำเต็ม บริเวณสถานีเพิ่มแรงดัน



9.2 หลักการโทรศัพท์แจ้งเตือนระบบสูบน้ำไม่ขึ้น, แรงดันตก, ท่อเมนแตก, ไฟฟ้าดับ

นำไฟฟ้า 220 V. แปลงไฟฟ้าขนาด 3 V.DC เพื่อชาร์จแบตเตอรี่โทรศัพท์ และแปลงเป็นไฟฟ้า ขนาด 12V.DC เพื่อต่อเชื่อมกับเพรสเชอร์สวิทช์ ซึ่งเพรสเชอร์สวิทช์ดังกล่าวได้ต่อจากท่อส่งน้ำที่เราต้องการตรวจสอบ แล้วต่อจากเพรสเชอร์สวิทช์หรือสวิทช์แรงดันไปยังรีเลย์ใช้ไฟฟ้า 12V.DC และจากรีเลย์ตัวดังกล่าวต่อเชื่อมไปยังโทรศัพท์ปุ่มที่ตั้งค่าโทรด่วน แล้วทำการให้รีเลย์ตัวดังกล่าวมีค่าสนามแม่เหล็กเป็นขั้วต่างขั้ว ทำให้ขารีเลย์ด้านโทรศัพท์ไม่ครบวงจรแต่เมื่อเกิดกรณีหนึ่งกรณีใด(ท่อเมนแตก,แรงดันตก,สูบน้ำไม่ขึ้นไฟฟ้าดับ) ไฟฟ้าไม่ครบวงจรจะทำให้รีเลย์ตัวดังกล่าวเกิดสนามแม่เหล็กขั้วเดียวกัน ทำให้เกิดการผลักกัน แล้วสร้างวงจรโทรศัพท์โทรด่วนครบวงจร แล้วโทรศัพท์ดังกล่าวก็โทรไปยังเบอร์ที่เราตั้งค่าโทรไว้ ก็สามารถตรวจสอบได้ว่าเกิดอะไรขึ้นใน 4 กรณี

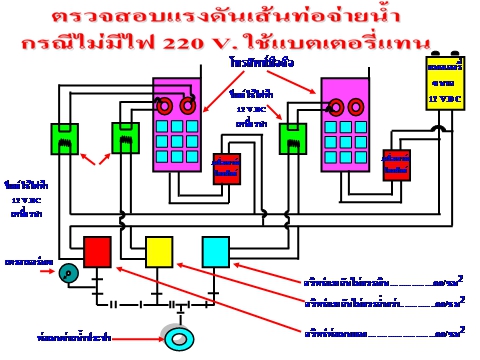

ระบบตรวจสอบแรงดันในเส้นท่อจ่ายน้ำ

นำชุดอุปกรณ์แจ้งเตือนดังกล่าวไปติดตั้งในบริเวณที่เราต้องการตรวจสอบเส้นท่อ โดยการต่อท่อจากท่อที่เราต้องการตรวจสอบต่อเชื่อมกับชุดอุปกรณ์แจ้งเตือน กรณีมีไฟฟ้าขนาด 220 V. ก็ทำการ

แปลงไฟฟ้าจาก 220 V. เป็น 3 .5 V.DC และ 12 V.DCเพื่อชาร์จแบตเตอรี่โทรศัพท์ และกรณีไม่มีไฟฟ้า

220 V. ก็ใช้แบตเตอรี่ขนาด 12 V.DCเพื่อต่อเชื่อมสวิทช์ลูกลอยและรีเลย์ และแปลงไฟฟ้าขนาด 12 V.DC เป็นไฟฟ้าขนาด 3.5 V.DC เพื่อชาร์จแบตเตอรี่โทรศัพท์

ขั้นตอนและวิธีการดำเนินการ

1.  กรณีไม่ต้องการให้แรงดันของน้ำในเส้นท่อเกิดความต้องการก็ทำการตั้งเพรสเชอร์สวิทช์ให้วงจรไฟฟ้าครบวงจรในแรงดันนั้น ไฟฟ้าก็จะเกิดสนามแม่เหล็กที่รีเลย์ไปเหนี่ยวให้โทรศัพท์ทำการตั้งค่าโทรด่วน ที่ต่อสายไฟมายังรีเลย์ครบวงจรทำให้เกิดการโทรออกไปยังเบอร์ที่ต้องการแล้วก็จะทำการตรวจสอบต่อไป

2.  กรณีแรงดันน้ำต่ำกว่าความต้องการก็จะตั้งเพรสเชอร์สวิทช์ ให้วงจรไฟฟ้าครบวงจรใน

แรงดันนั้น ไฟฟ้าก็จะทำให้เกิดสนามแม่เหล็กที่รีเลย์ไปเหนี่ยวนำให้โทรศัพท์ที่ทำการตั้งค่าโทรด่วนที่ต่อสายไฟมายังรีเลย์ครบวงจรทำให้เกิดการโทรออกไปยังเบอร์ที่ต้องการแล้วก็ทำการตรวจสอบต่อไป

3. กรณีท่อเมนแตก แรงดันตก ไม่จ่ายน้ำ ก็จะตั้งเพรสเชอร์สวิทช์ให้ครบวงจรในตำแหน่งแรงดันที่ตรวจสอบแล้วว่าท่อแตก หรือไม่จ่ายน้ำให้ครบวงจร การทำงานของโทรศัพท์ก็จะทำงานเหมือน ข้อ 1 และข้อ 2 ก็จะทำการตรวจสอบต่อไป

ภาพที่ 5 ตรวจสอบแรงดันเส้นท่อจ่ายน้ำ

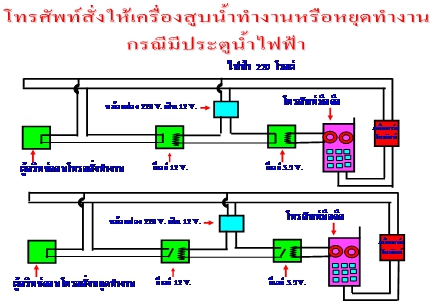

9.3 ระบบโทรศัพท์สั่งให้เครื่องสูบน้ำทำงานหรือหยุดทำงาน ในกรณีเครื่องสูบน้ำดังกล่าวมีประตูน้ำไฟฟ้า

ขั้นตอนการดำเนินงาน

1. ต่อสัญญาณโทรศัพท์เรียกเข้าที่เป็นระบบสั่นไปยังรีเลย์ขนาด 3V.DC เพราะโทรศัพท์ใช้ไฟฟ้า   ขนาด 3.5 V.DC

2. แปลงไฟฟ้าจาก 220 V. เป็นไฟฟ้าขนาด 12 V.DC แล้วต่อไฟฟ้าจากหม้อแปลงไฟฟ้าไปยังรีเลย์ ขนาด 3.5 V.DC ที่ต่อจากโทรศัพท์และต่อเข้ารีเลย์ 12 V. และต่อไฟฟ้าขนาด 220 V. จากตู้สวิทช์ คอนโทรลของเครื่องสูบน้ำไปยังรีเลย์ 12V.

วิธีการทำงาน

1.โทรศัพท์สั่งให้เครื่องสูบน้ำทำงาน โดยผู้สั่งการได้โทรศัพท์ไปยังเครื่องโทรศัพท์ที่ติดอยู่บริเวณตู้สวิทช์คอนโทรล สัญญาณโทรศัพท์ระบบสั่นก็จะสั่นทำให้วงจรไฟฟ้าขนาด 3 V.DC ครบวงจรสร้างสนามแม่เหล็กในรีเลย์ 3 V. เพื่อเหนี่ยวนำให้ไฟฟ้าขนาด 220 V. ครบวงจร แล้วตู้สวิทช์คอนโทรลก็จะสั่งให้เครื่องสูบน้ำทำงาน

2. โทรศัพท์สั่งให้เครื่องสูบน้ำหยุดทำงาน  โดยผู้สั่งการโทรศัพท์ไปยังเครื่องโทรศัพท์ที่ติดอยู่บริเวณตู้สวิทช์คอนโทรล สัญญาณโทรศัพท์ระบบสั่นจะทำให้วงจรไฟฟ้าขนาด  3 V.DC ครบวงจรสร้างสนามแม่เหล็กในรีเลย์ 3 V. ให้เกิดการต่างขั้ว เพื่อที่จะทำให้วงจรไฟฟ้าที่ครบวงจรอยู่แล้วของรีเลย์ 12 V.DC เกิดการต่างขั้วทำให้รีเลย์ 12 V.DC หยุดทำงานแล้วไปเหนี่ยวนำทำให้ไฟฟ้าขนาด 220 V. ที่ต่อเชื่อมตู้สวิทช์คอนโทรลเกิดการต่างขั้ว ทำให้ไฟฟ้าไม่ครบวงจรสูบน้ำดังกล่าวก็จะหยุดทำงาน

(10) วัสดุที่ใช้ในการประดิษฐ์คิดค้นและแหล่งที่มา

1. ระบบผลิต แบ่งเป็น 3 ระบบ

                   1.1 ระบบโทรศัพท์อัตโนมัติเฝ้าระวังน้ำแห้ง น้ำเต็มถังน้ำใส และถังสูง กรณีมีไฟฟ้า 220 โวลต์

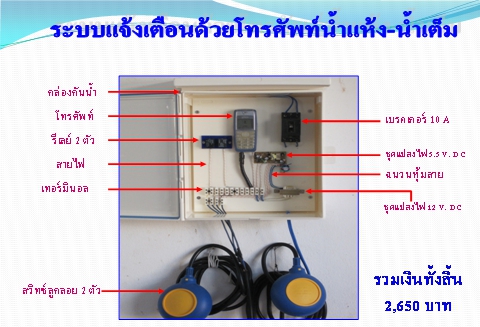

ภาพที่ 7 ระบบแจ้งเตือนด้วยโทรศัพท์น้ำแห้ง-น้ำเต็ม



1.2 ระบบโทรศัพท์อัตโนมัติเฝ้าระวังไฟฟ้าดับ

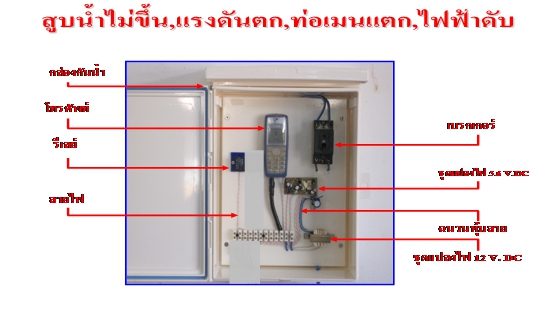

ภาพที่ 8 สูบน้ำไม่ขึ้น, แรงดันตก, ท่อแมนแตก, ไฟฟ้าดับ

1.3 ระบบโทรศัพท์แจ้งเตือน คุณสมบัติ 6 กรณี

(1) น้ำเต็ม น้ำล้นถั

(2) น้ำแห้ง น้ำขาดถัง

(3) ไฟฟ้าดับ

(4) แรงดันน้ำสูงเกินไป หรือตกต่ำเกินกำหนด

(5) เปิด/ปิดเครื่องสูบน้ำ

(6) เปิด/ปิดเครื่องจ่ายสารเคมี

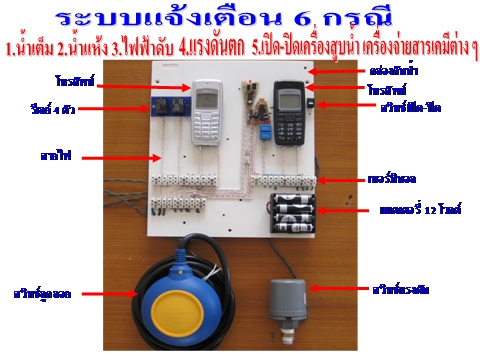

ภาพที่ 9 ระบบแจ้งเตือน 6 กรณี



2. ระบบจำหน่าย

ระบบโทรศัพท์เฝ้าระวัง ระบบเส้นท่อจ่ายน้ำที่ใช้งานมานานเพื่อควบคุมแรงดันและเฝ้าระวังท่อแตก

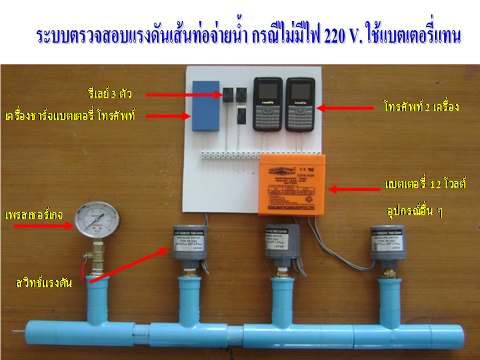

ภาพที่ 10 ระบบตรวจสอบแรงดัน

(วัสดุทั้งหมดหาซื้อได้ตามร้านขายอะไหล่อุปกรณ์ไฟฟ้าทั่วไปตามท้องตลาด)



      (11) เคยจดทะเบียนสิทธิบัตรไว้เมื่อ (ยังไม่เคยได้รับการจดทะเบียนสิทธิบัตร)



      (12) เคยได้รับรางวัลจาก คณะกรรมการบริหารการประปาส่วนภูมิภาค

                เป็นเงินรางวัล  จำนวน  100,000 บาท เมื่อวันที่ 8 เมษายน 2553



      (13) เป็นผลงานประดิษฐ์คิดค้นจาก งานในหน้าที่



      (14) สถานที่ตั้งของผลงานประดิษฐ์คิดค้น

 สำนักงานการประปาส่วนภูมิภาคสาขาสกลนครรวมได้ติดตั้งสิ่งประดิษฐ์ไว้ในสถานีหน่วยบริการย่อยทั้ง  4 แห่ง
