ระบบแจ้งเตือนระดับน้ำอัตโนมัติระยะไกลสำหรับแพหรือรางเลื่อนโรงสูบน้ำดิบ

              ปัญหาที่มักจะเกิดขึ้นกับโรงสูบน้ำดิบที่มีลักษณะเป็น แพ หรือ รางเลื่อนโรงสูบน้ำดิบที่ติดตั้งในแม่น้ำ ซึ่งมีการเปลี่ยนแปลงของระดับน้ำ ทำให้เกิดความลำบากในการสังเกตการณ์ระดับน้ำ ซึ่งถ้ามีระดับน้ำเปลี่ยนแปลงเร็วผิดปกติ จะทำให้ท่อเสียหาย แพจมน้ำ หรือน้ำอาจจะท่วมเครื่องสูบน้ำได้ เป็นผลเสียต่าการผลิตน้ำ

       งานเทคโนโลยีควบคุมผลิต จึงได้จัดชุดแจ้งเตือนตรวจสอบระดับน้ำระยะไกลสำหรับแพ หรือ รางเลื่อนโรงสูบน้ำดิบขึ้น



ผู้รับผิดชอบโครงการ

              นายทรงพล พนาลิกุล หัวหน้างานเทคโนโลยีควบคุมผลิต กปภ.ข. 7



วัตถุประสงค์

               เพื่อลดความเสี่ยงที่จะเกิดความเสียหายที่อาจเกิดขึ้นกับโรงสูบน้ำดิบที่มีลักษณะเป็น แพ หรือ รางเลื่อนโรงสูบน้ำดิบ



หลักการทำงานของระบบ

  1.กรณีเลือกใช้งานตรวจสอบระดับน้ำขึ้น

        จะทำการติดตั้งหัวเซ็นเซอร์ตรวจจับระดับน้ำไว้ที่ท่อทางส่งเหนือระดับน้ำ เมื่อระดับน้ำสูงขึ้นถึงตำแหน่งที่กำหนด ระบบจะทำการแจ้งผ่านทางโทรศัพท์มือถือไปยังผู้ที่เกี่ยวข้อง

  2.กรณีเลือกใช้งานตรวจสอบระดับน้ำลดลง

        จะทำการติดตั้งหัวเซ็นเซอร์ตรวจจับระดับน้ำไว้ที่ท่อทางส่งใต้ระดับน้ำ เมื่อระดับน้ำสูงขึ้นถึงตำแหน่งที่กำหนด ระบบจะทำการแจ้งผ่านทางโทรศัพท์มือถือไปยังผู้ที่เกี่ยวข้อง

  3.การทำงานของชุดควบคุมการสั่งการโทรศัพท์

        จะใช้ไมโครคอนโทรเลอร์ PIC 16F628A เป็นตัวประมวลผลสั่งการ โดยรับสัญญาณจากชุดวัดระดับน้ำ และสั่งการให้โทรศัพท์โทรออก โดยผ่านทางวงจรบัสไอโอรีเลย์ ซึ่งระบบจะทำการโทรแจ้งเตือนทุกๆ 5 นาที จนกว่าผู้ที่เกี่ยวข้องจะทำการหยุดระบบที่ตู้ควบคุม

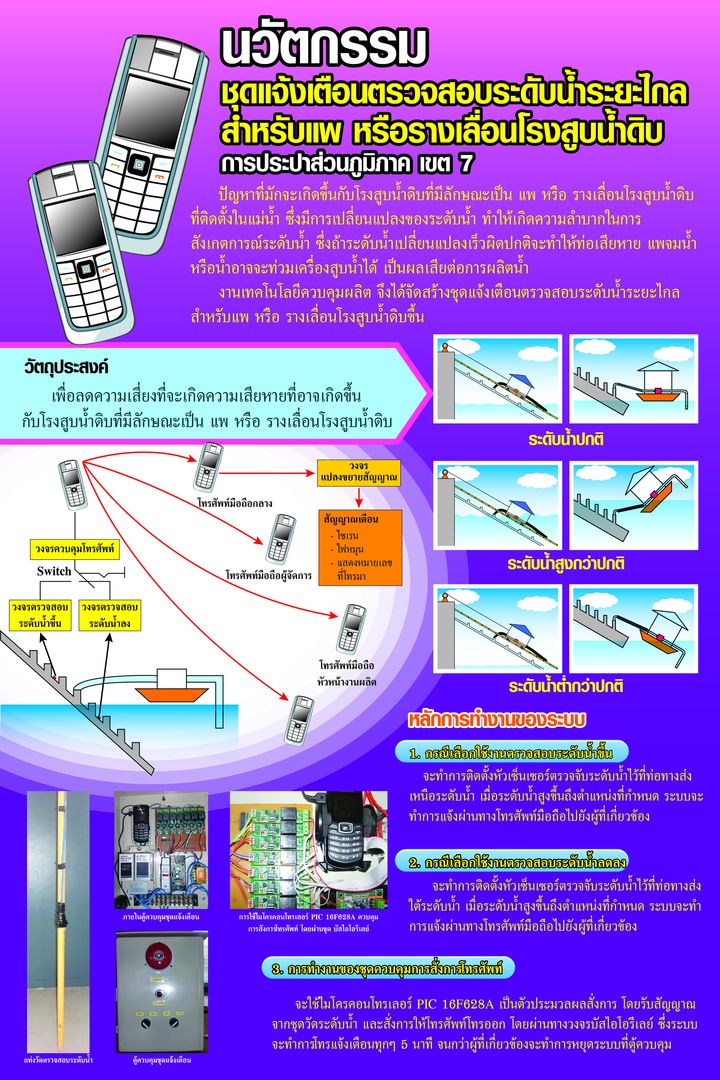

โปสเตอร์แสดงผลงาน
